　　冷通道机柜简介


　　目前，大多数数据中心机柜的布置都采用冷热通道分离的设计。这种设计的优点是可以明显区分冷热风，相比于更传统的冷热通道交错设计，制冷效果更佳。然而因为冷热通道并未完全封闭，冷风和热风往往会在机柜列的末端或者顶部混合，这会引发两个问题：机柜进风温度升高，使得空调冷量被浪费，机柜散热受影响，进而影响机柜散热效果；而空调回风温度过低则会降低空调效率。


　　解决这两个难题最直接又有效的方法就是采用密闭冷通道的解决方案，如下图所展示的。

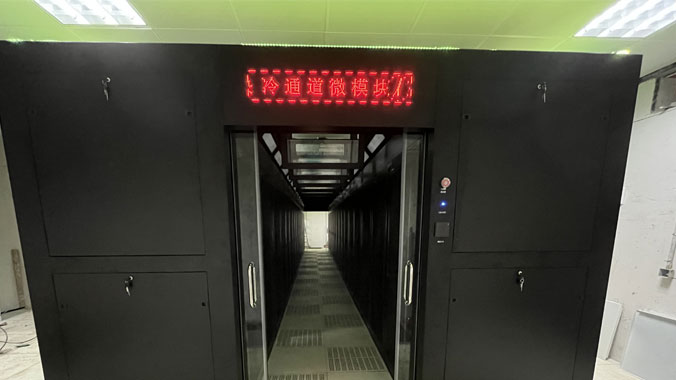

　　密闭的冷热通道系统


　　冷通道布置在机柜内部。


　　数据中心内的冷通道机柜布局为面对面和背靠背，将机柜的正面(吸风口)封闭在一个通道内，通道的宽度通常为1200mm或1800mm(即正对的两排机柜之间的距离)，以划分成冷通道和热通道。两排机柜上方采用封闭设计，形成冷池。冷通道位于机柜的正面区域，热通道位于机柜的后方。机柜两侧相对排列于冷通道，冷空气从架空地板的出风口吹出，通过机柜前部的封闭顶部进入，通过设备后部排热气，实现设备有效冷却。


　　冷通道机柜的结构及集成解决方案


　　冷通道的主要构成部件包括：


　　机柜


　　冷却水池封闭系统


　　列间空调


　　走线槽


　　列头柜


　　环境监测系统


　　静电地板和其他辅助设备


　　封闭的冷却池系统


　　密闭冷池包括玻璃顶棚、玻璃隔门、钢假墙、消防联动系统和环境监控单元等五个主要组件。


　　功能特点：


　　实现冷热通道隔离，有效合理地利用冷量。


　　阘散冷气，防止热力流失。


　　改变了传统的先自然环境冷却，后使用设备冷却的做法。


　　充分利用资源，节约用电。


　　为设备提供一个非常稳定的运行环境。


　　玻璃顶棚配件


　　根据不同的安装需求，可选择三种不同类型的天窗：活动天窗(又名翻转天窗)、功能天窗和固定天窗。由于该解决方案中的消防气体管道位于机房顶部，因此选择了活动天窗和功能天窗。


　　活动天窗


　　适用于顶部安装的消防气体管道，可与消防系统连接，当发现冷通道内部出现异常、温度过高或有烟火时，天窗会自动打开，使消防气体喷洒到通道内部，防止火灾发生。双翻天窗在翻转时可以向下全方位翻转，不占用天窗上方空间，特别适用于低层高场景以及存在大梁导致部分位置层高较低的场景。


　　双翻天窗


　　功能天窗


　　可安装电源、温湿度传感器、烟雾报警器、摄像头和消防联动控制器等设备。


　　玻璃隔断门配件


　　通道门与机架通过螺钉连接，门板下方装有密封毛刷，以确保通道系统的密封性。门是左右双开结构，门中间有大面积透明钢化玻璃，通常处于关闭状态。


　　打开通道门有以下三种方法：


　　开启时，可以享受自动滑动的双开门功能（在停电时可自动打开）。


　　请手动推开门


　　需手动推拉打开的门（通过旋转门轴开启）


　　联动消防系统的构成部分


　　活动天窗电源供应：有主备两处输入电源，用于为活动天窗的电磁锁提供稳定电压。


　　活动顶窗磁吸锁：通过锁定顶窗动作，通电吸附顶窗，断电时自动打开。


　　活动车顶开启系统


　　推动天窗打开时，如果消防系统或监控系统向驱动单元发出异常信号，驱动单元将通过继电器控制天窗，使其断电打开。


　　系统监控环境


　　监控主机


　　新一代的微型模块化数据中心管理系统监控主机，具备出色的人机界面和触摸性能，支持多点触摸屏，提供全套组态软件开发工具，无需编程，可快速实现对监控对象的数据采集、图形化展示和集中物联网监控管理。该管理系统支持多台设备组网，便于管理，功能十分丰富，包括告警联动和短信告警等功能。


　　特点


　　采用19英寸机架标准安装，高度为1U，功耗极低。


　　主机监控软硬件一体化设计，集成度高。


　　使用B/S结构，无需在计算机上安装客户端程序。


　　支持数字地图，3D布局图。


　　能够自动产生报告，记录机房设备和环境等性能。


　　支持声音、电话、短信、邮件等不同的告警方式。


　　支持手机和平板电脑上使用多终端应用程序浏览，以及微信公众号浏览


　　自动滑动门


　　手动滑动门


　　手动对开门
